난 mac os 기준이니까 윈도우는 알아서 하자. ㅋ 맥 스튜디오~~~ 크아아아아 ㅋㅋㅋㅋ

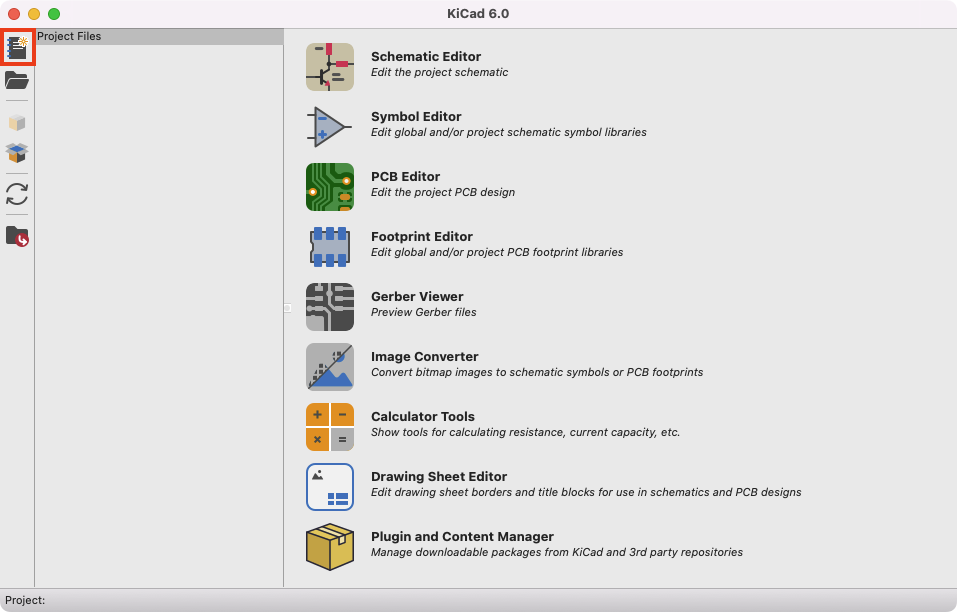

kicad 처음 실행하면 아래와 같은 화면 나온는데 Create new blank project 눌러서 새 프로젝트를 만들어.
적당한 곳에 폴더 만들고 프로젝트 이름 입력한 후에 Save 클릭하면 완료!
그리고 나면 아래와 같이 project 파일 하나랑 그 아래로 pcb 파일 하나 sch 파일 하나 생성이 되네. 뻔하겠지만 sch가 회로도 파일이고 pcb가 pcb cad 파일이겠지. 우선은 회로를 그려야 하니까 sch 파일을 열어보자구.

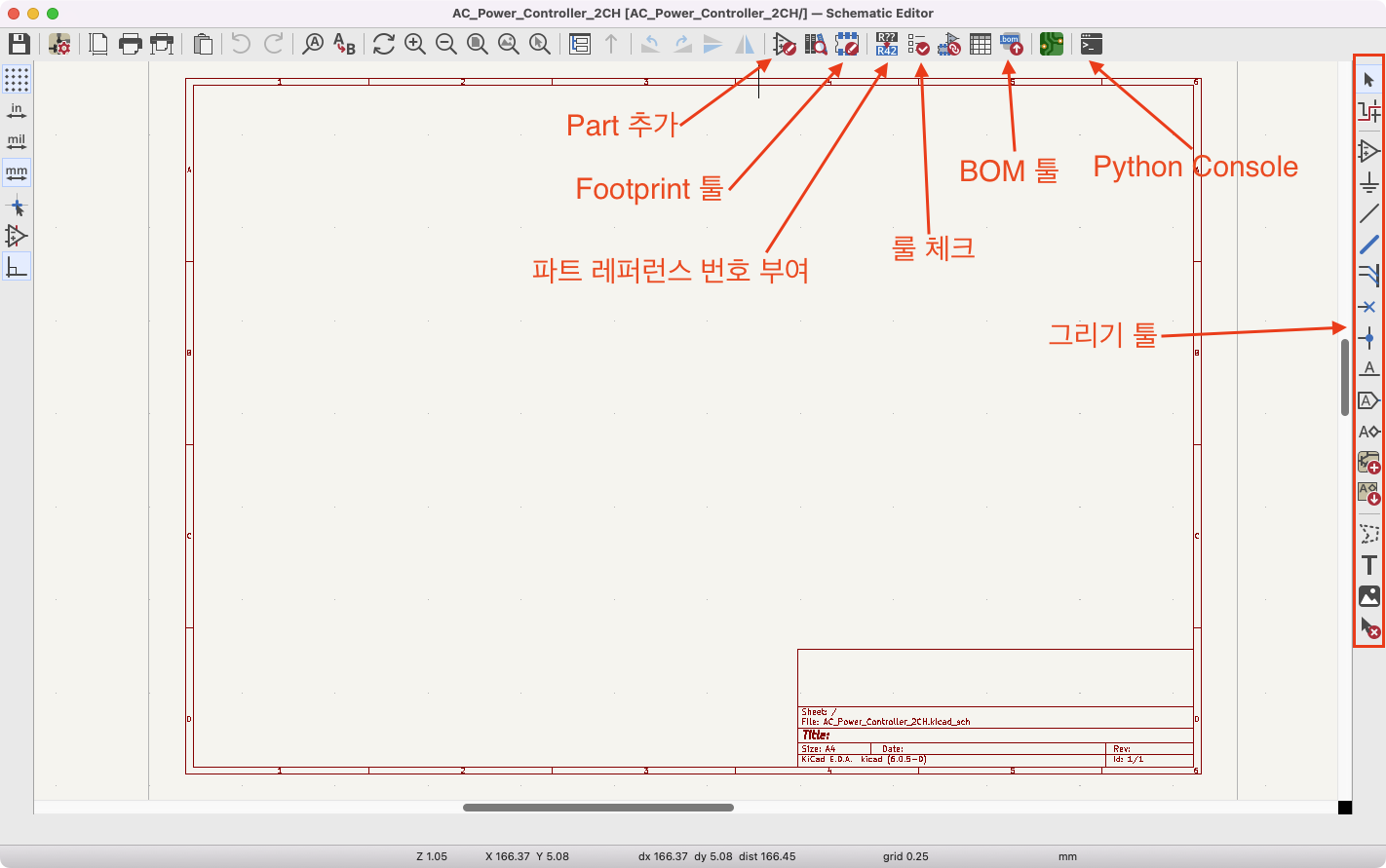

딱히 다른 다른 회로 툴이랑 다른건 모르겠어. part 툴, footprint 툴도 보이고 회로 그리는데 필요한 툴들이 쫙 있네. 특이한 건 python console 정도? python 스크립트 쓸일이 있다는 이야기는 들었는데 ㅎㅎㅎ 어휴 이제 python까지 해야하나? ㅋㅋㅋ

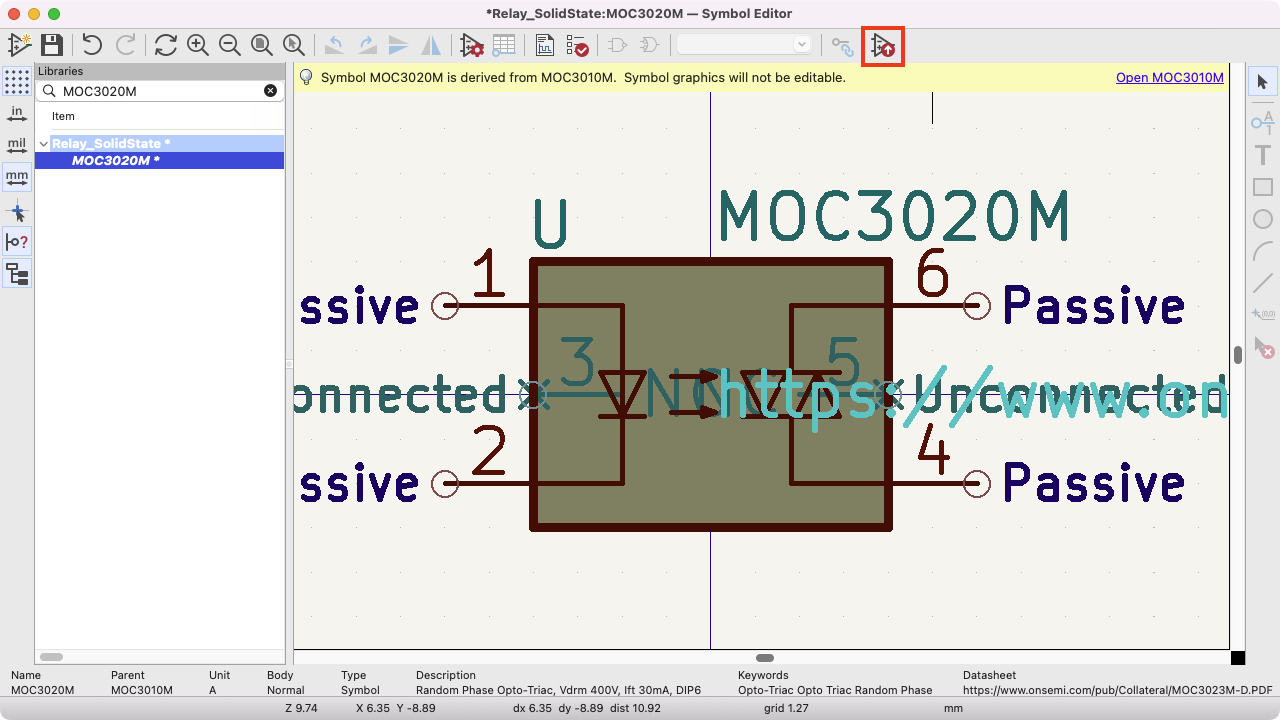

암튼 뭐 특별한 건 없는 것 같군. 그럼 파트 추가하는 버튼을 눌러서 파트를 하나 추가해 봅시다. MOC3020M으로 검색하고 선택한 다음에 추가 버튼을 눌러서 회로도에 추가해 봅시다. 오 잘 들어가~ 다른 파트도 찾아서 삽입해보자구 TLP620으로 검색 ㄱㄱ
TLP620은 없는 것 같아. 음.. 왜 없지? 오래된 건데.. 마우저에서 검색해보자.

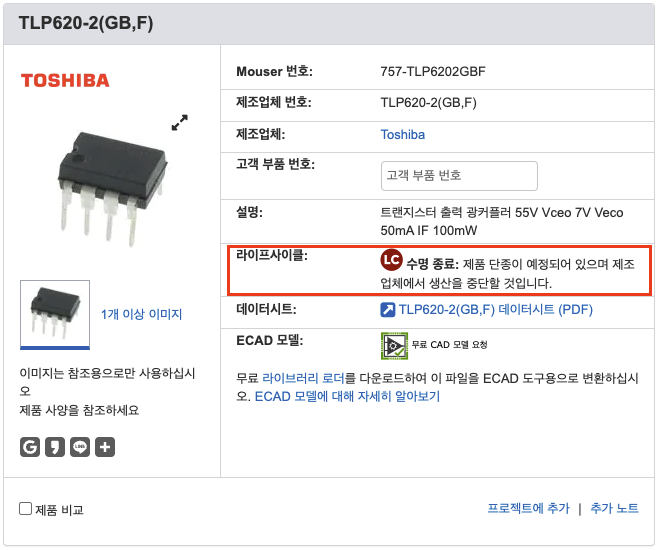

검색해보니 단종이네. 이런거 조심해야 함. 아이고 TLP620은 못쓰고 다른거 찾아봐야겠네. 그럼 다음거 트라이악도 필요하니까 BT137 검색. 음 또 없네. 그러면 마우저 검색. BT137은 있는데 BT137F는 음 마찬 가지로 단종되었나보네. TLP620도 없고 BT137도 없고 ㅎㅎ 이럴 경우에 만약 부품을 공급하는 업체에서 재고나 대치품을 충분히 공급할 수 있다는 보장이 있다면 사용해도 되지만 그렇지 않으면 비슷한 스팩의 적당한 소자를 찾아야겠지.

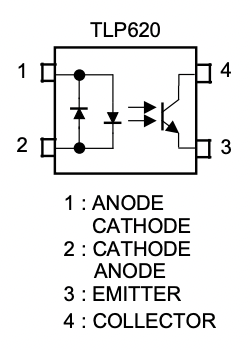

TLP620 대체할만한 것부터 찾아보자. 아래는 TLP620의 다이어그램인데 1번하고 2번하고 전압차이가 없을 때(Zero crossing) 내부 LED가 꺼지면 3번 4번 연결된 트랜지스터까 off 되면서 open collector로 구성된 output이 high가 되는 식으로 zero crossing을 찾아. 그러니까 1번, 2번에 AC 입력을 받을 수 있도록 내부에 led가 두개 달린 놈으로 찾으면 되는거지.

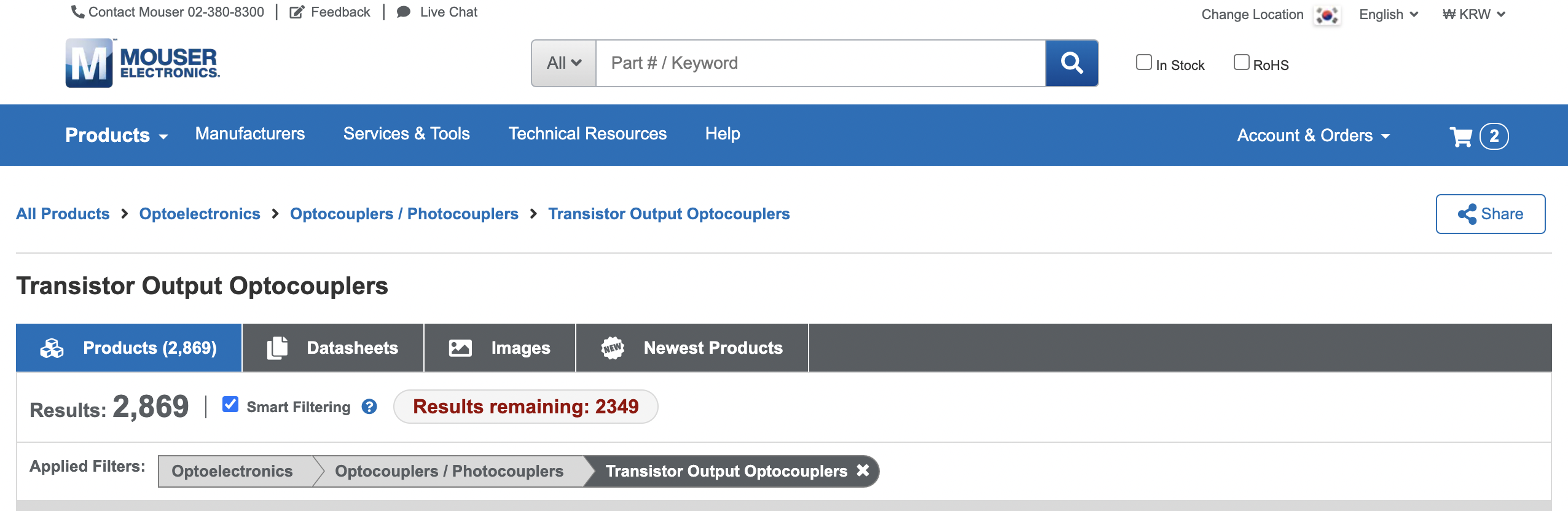

찾는 방법은 별거 없어. mouser에 가서 ac input optocoupler로 검색한 다음에 필터를 이것 저것 적용한 다음 적당해 보이는 IC Datasheet 보면서 찾는 거야. 노다가지 ㅋㅋ

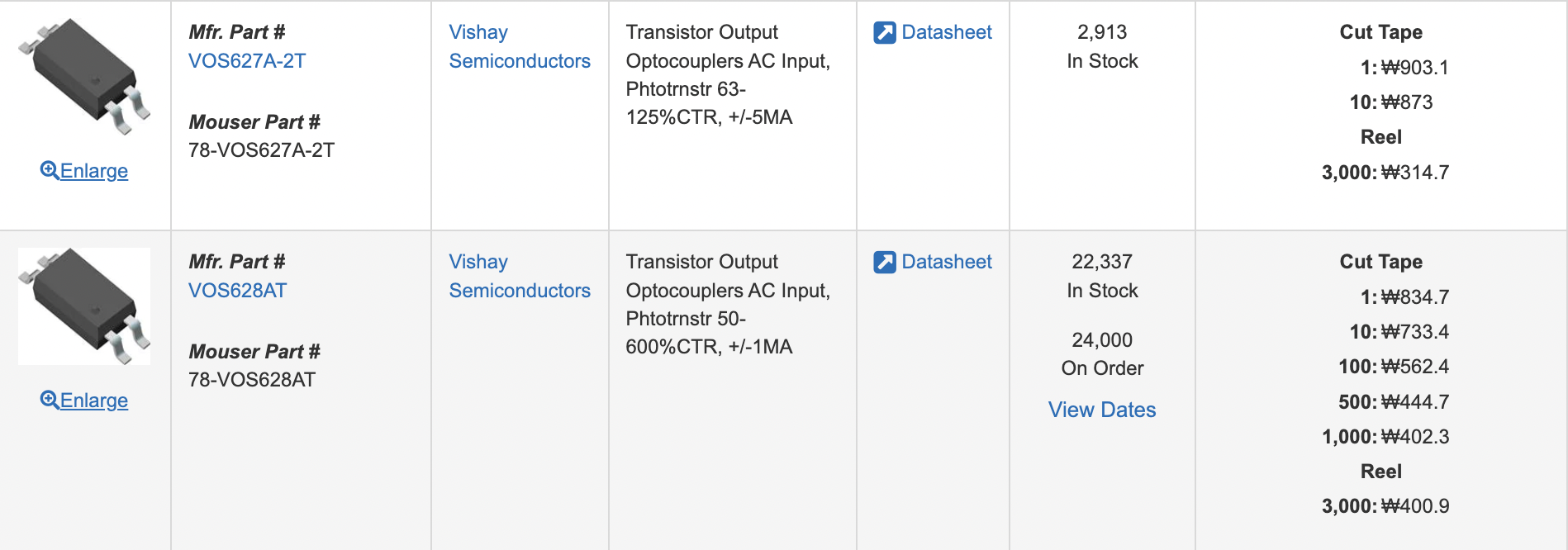

찾다보니 vishay사에서 나온 VOS627, VOS628이런 애들을 찾았어. 둘 다 바로 구매가 가능하고 재고도 많은 것 같아. 회사도 중요한데 듣보잡 회사 제품은 성능과 상관없이 사용하지 않는게 좋아. 성능보다 단종이 더 무서우니까 ㅎㅎ 그리고 패키지도 중요한데 단종이나 수급이 어려울 때 대체품으로 변경해서 생산할 수 있도록 일반적인 패키지를 사용하는게 좋아.

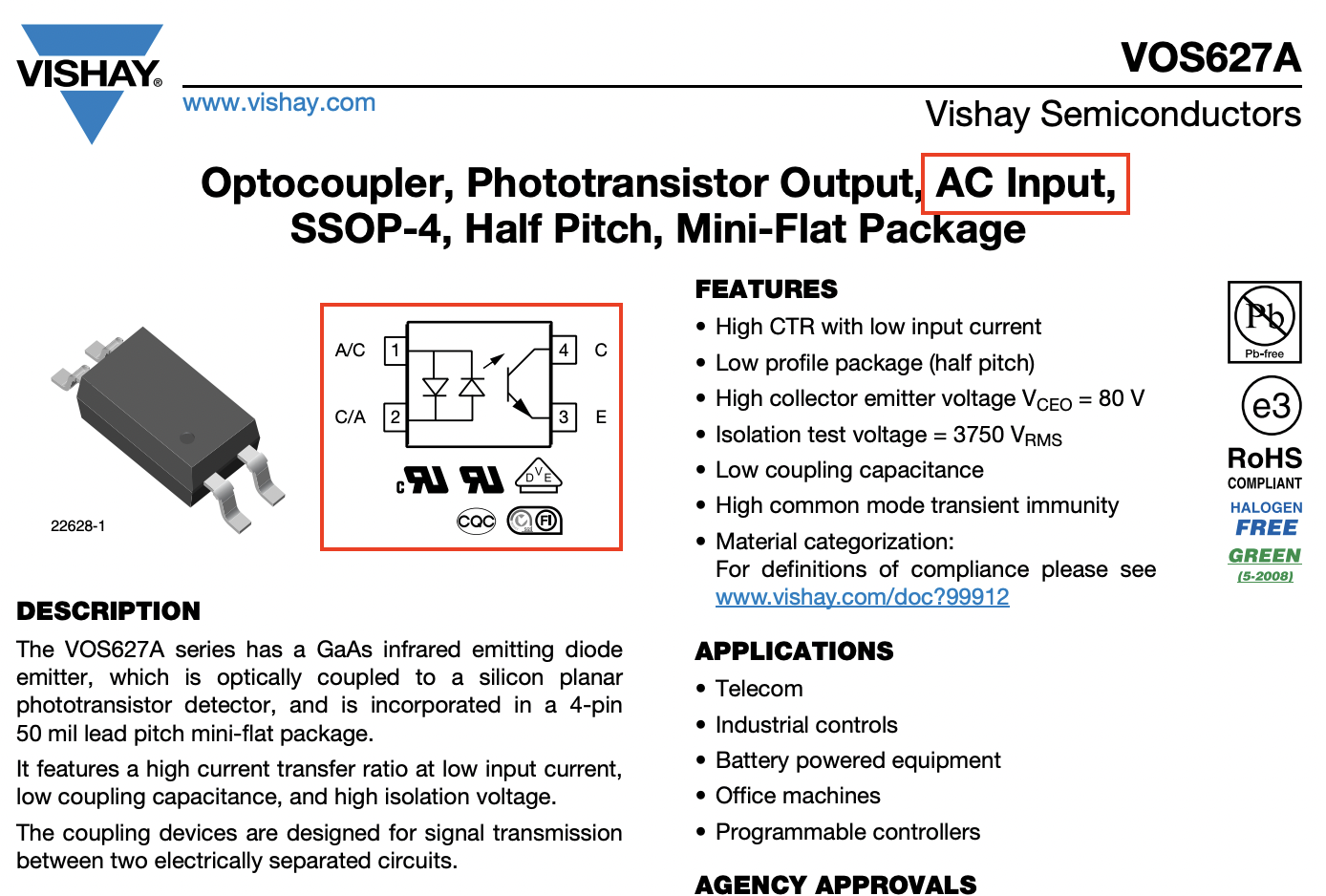

이중에 VOS627A 데이터시트를 보자구. 👇 AC input을 받을 수 있도록 내부에 LED가 두개 있고 open collector로 활용이 가능하네. TLP620은 DIP이었는데(AC 무서워서 죄다 DIP 타입 썼었음) 이건 SSOP 타입이라 보드도 좀 더 예쁘겠네 ㅎㅎ

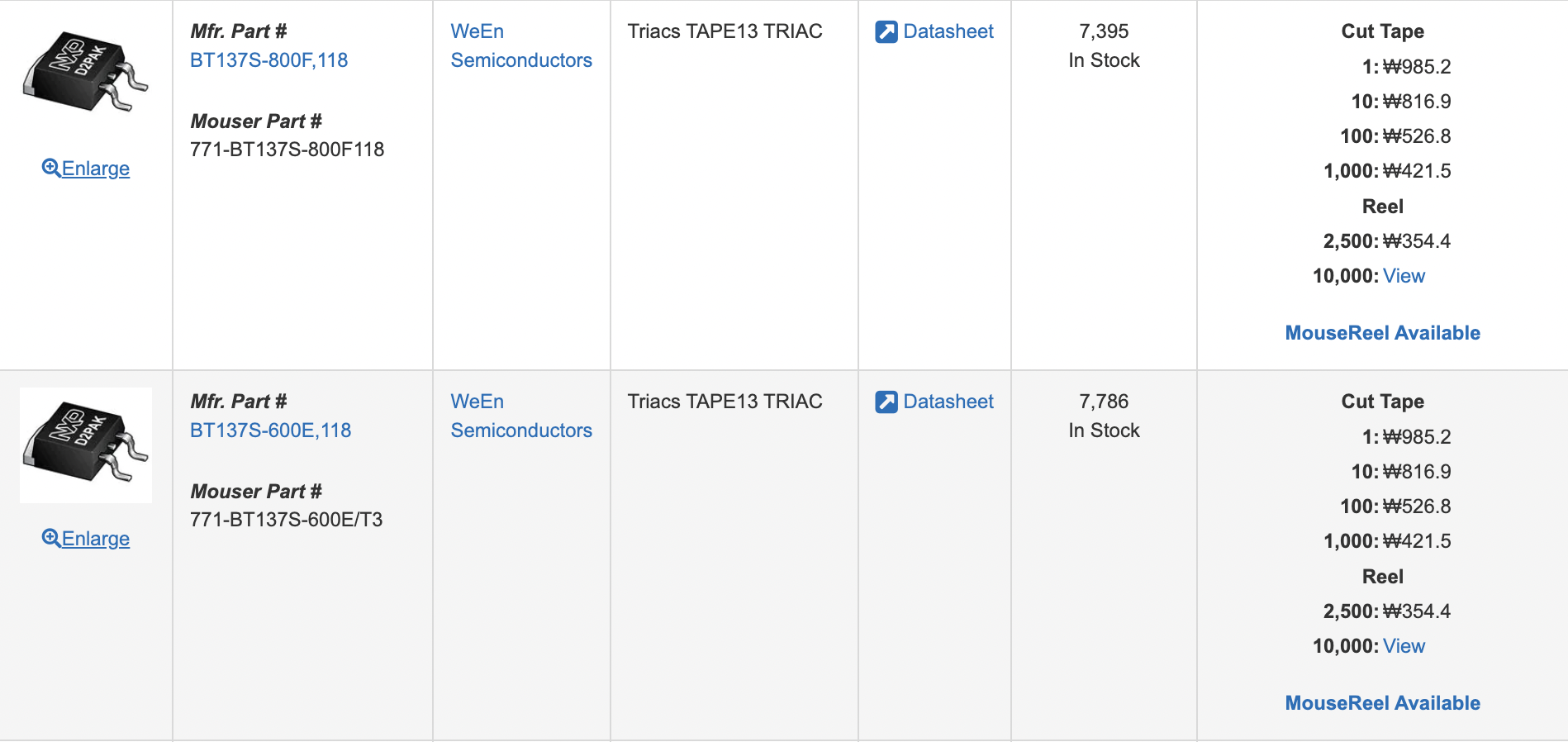

트라이악은 BT137F는 없는데 BT137 시리즈는 그대로 있네. 난 트라이악에 대한 지식은 많이 없어서 무서우니까 그냥 BT137을 그대로 쓰고 검색해보니 BT137S-800하고 600이 있는데 repetitive peak offstate voltage가 800V 아니면 600V 차이야. 뭐 800이 조금 더 튼튼하겠지 암튼 패키지는 동일하니까 이걸 사용하도록 하자구.
아 WeEn 반도체라는 회사가 생소해서 찾아보니 NXP랑 중국이랑 만든 합작회사네. 참고.
그리고 kicad library를 다운로드 받을 수 있을 것 같아서 검색해보니 이런 웹사이트가 있네? 회로 심볼이랑 풋프린트 다운로드 가능함 ㅋㅋ 이야 참 좋은 세상이다. ㅋㅋㅋ 십수년 전에는 이런거 없었는데 ㅋ 👇👇
https://componentsearchengine.com/
Component Search Engine: Free Symbols, footprints, & 3D models
Search to find and download PCB footprints and schematic symbols for direct use in compatible ECAD tools.
componentsearchengine.com
AC Device Power Controller에 사용할 부품은 다 선정이 얼추 된 것 같으니 다음 시간에는 실제로 회로를 그려보자고. 커넥터 같은 것들 회로 그리면서 생각해보자구. 안녕~
