집 이사하고 사무실 임대하고 법인 설립하고 하느라고 어마어마하게 바빴어. 이제 겨우 사무실에 책상하나 가져다 두고 일 시작한다 ㅋㅋㅋ 대충 늦게 글 올려서 미안하다는 소리고~ 이제 Kicad 적응 프로젝트 5 번째, AC Load 파트 회로도를 그릴거야. AC Load는 말 그대로 AC 장비들이 물려서 Load가 걸리는 파트를 말하는 거야. 기본적인 회로는 이전 블로그에서 여러 번 언급했으니까 바로 회로를 그리도록 할게.

회로를 그리기에 앞서 kicad에서 sheet(도면)를 어떻게 추가하는지 궁금하더라구. 그런데 kicad는 이게 조금 특이해.

pads나 altium 같은 애들은 단순하게 하나의 프로젝트에 여러 도면을 추가할 수 있었어. 그런데 kicad는 Hierarchical schematic이라는 걸 사용하더라구. 하이라키컬 스키메틱? ㅋㅋㅋ 계층적 도면 정도가 되겠네. pads나 altium같은 애들은 각 도면들이 독립적으로 존재했는데 kicad에서는 계층으로 도면이 만들어져. 부모 도면이 있고(root) 그 아래 자식 도면이 있고 이런 식이지. 말로 하는 것보다 실제로 해보는게 좋을 것 같아.



우리는 이미 root 도면을 만들었고 그 위에 zero crossing 회로를 그렸었어. 그런데 이걸 root 도면에 zero crossing이라는 자식 도면을 추가하는 것처럼 만들어 보자구. 먼저 상단 메뉴 add sheet를 눌러서 새로운 자식 도면을 만들어보자구.👇

fhierarchical sheet 추가하기

추가한 자식 도면을 더블 클릭하거나 우클릭 메뉴에서 enter sheet를 선택하면 자식 도면안으로 들어갈 수 있어. 거기에 이미 만들어뒀던 zero crossing 도면을 붙여 넣고 일반 포트들을 hierarchical label로 변경하도록 하자구.

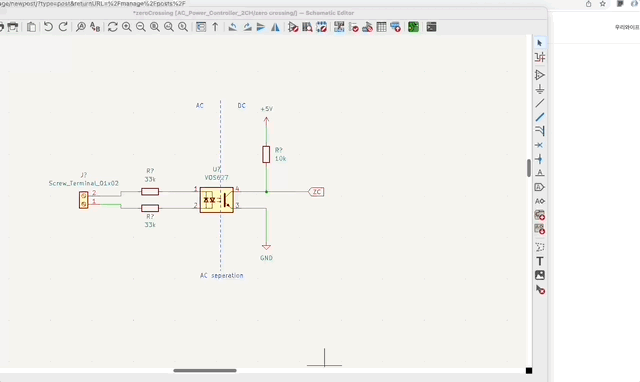

hierarchical label로 변경

위 gif 참고해서 아래와 같이 모두 변경해보자구. AC 용 커넥터 삭제하고 AC_N과 AC_L로 변경, +5V은 5V hierarchical label로 연결.

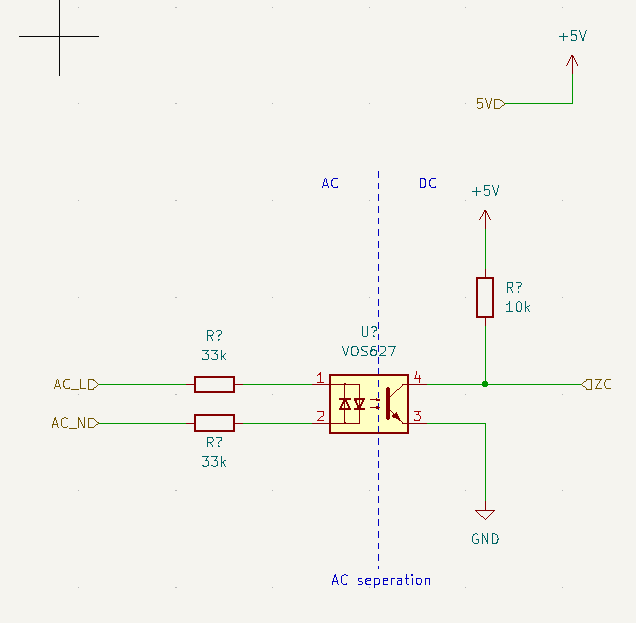

zero crossing hierarchical sheet



다 완료했으면 우클릭 leave sheet 메뉴를 선택해서 root 도면으로 나가. 그리고 root의 hierarchical sheet(이하 자식 도면이라고 부르자 아우~ 길어!)에 포트들을 추가해주자구. 👇

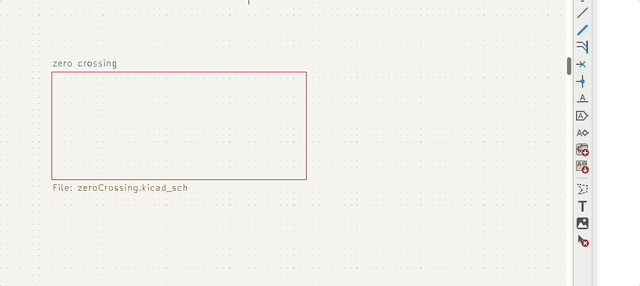

hierarchical label 삽입

하다보니까 아쉬운거 있지? 그래 GND가 없네... 걱정마 ㅋㅋ 다시 추가해주면 되지..(각자ㅋ) 결국 최종은 아래와 같이. ac, dc 전원 label 모양은 passive로 변경했고 ZC(zero crossing) 모양도 output으로 변경했어.

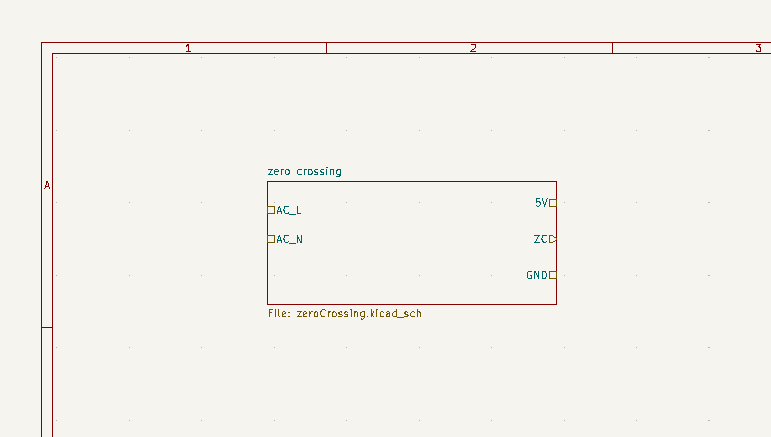

zero crossing 자식 도면 나름 최종.

이제 다 했으면 root에 있던 기존 zero crossing 도면을 삭제하고 자식 라벨을 다시 붙여주면 완성. 이제 각 부분들을 이런식으로 계속 추가하면 될 듯. 나름 꽤 효율적인 방식같아. 예전에는 복붙하고 각 도면마다 label이 틀린지도 일일이 확인하고 그랬는데 이런식으로 만들어 놓으면 재사용하기도 매우 편한 것 같아!! 음 매우 맘에 드는군! kicad!

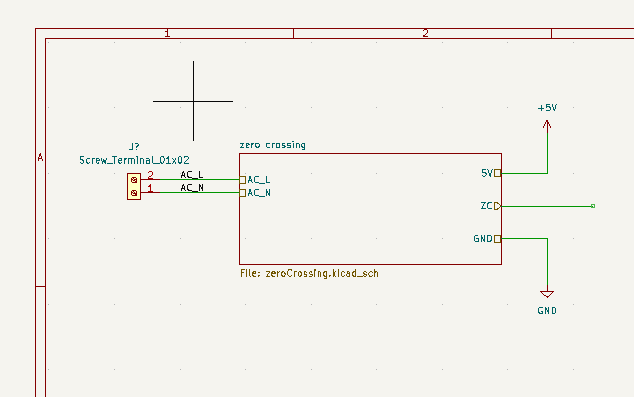

부모(root) 도면

이후에는 도면에 나온 자식 label에 와이어를 연결해서 다른 도면이나 파트하고 연결하면 되겠지. 매우~~!~~~ 맘에 들어!!!

계층 label에 와이어 연결.

내일은 AC Load를 계층적 도면으로 만들어 추가해보자구. kicad도 점점 익숙해지는게 할만하네. 다른 사람도 그랬으면 좋겠네. ㅎㅎ 그럼 안녕!
