[회로 설계] ARTIX 7 회로 설계

갑자기 FPGA 회로를 설계해야 할 일이 생겼는데;;;

난 해본적이 없거든 ㅋㅋ 그럼 망했나? ㅋㅋ

ㄴㄴ

괜찮아 따라와 ㅋㅋ

먼저 빠르게 적당해 보이는 FPGA를 선택했어.

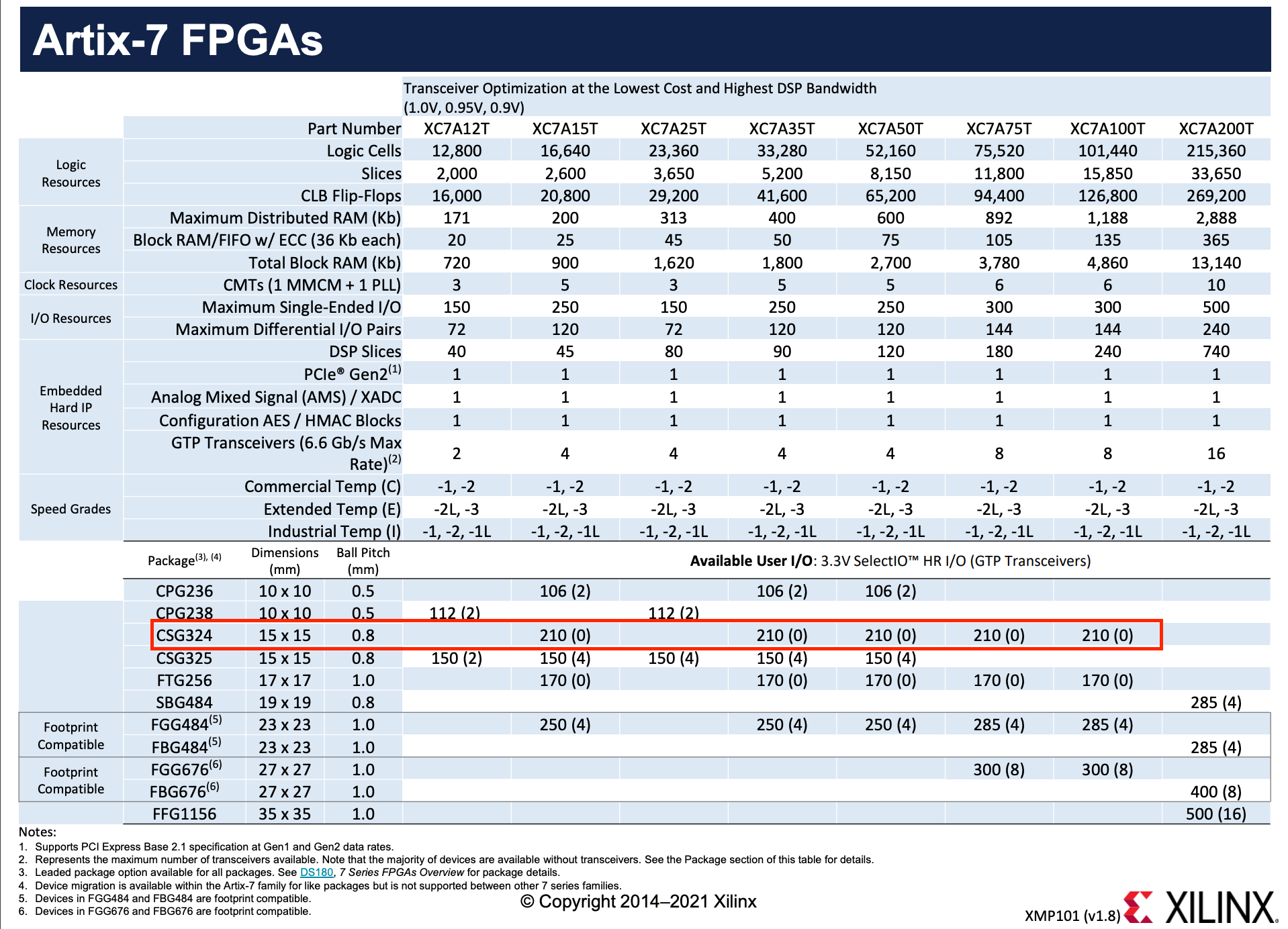

7 Series selection guide 문서를 참고했는데 보통 모든 제조사들이 비슷한 문서를 제공해!

나같은 인간들 꽤 많은 듯 ㅋㅋㅋ

https://docs.xilinx.com/v/u/en-US/7-series-product-selection-guide

7 Series Product Tables and Product Selection Guide (XMP101)



보통 FPGA는 게이트 수(Logic Cells) 가 주요한 고려 사항일거야.

그런데 그걸 어떻게 알겠어? 아직 프로젝트 시작도 안했는데? -_-;;; 참 난감한 부분이야.

FPGA로 이것 저것 넣으면 대강 몇만 게이트 나오겠지?? 나올까?

너무 오랜만에 해보는 나로써는 거의 무당급 초이스지 ㅋ



***

나는 FPGA 회로 설계와 HDL을 같이 하니까 삽질하는 건데 보통 HDL 엔지니어가 별도로 있잖아?

회로 설계하기 전에 꼭 물어보자!

"저기 몇만 게이트짜리 쓰면 되요?" 하고

꼭!

***



암튼 지금 프로젝트에는 Kintex나 Vertex는 오버일거 같더라고

그럼 spartan이랑 artix가 남는데 spartan은 너무 오래되고 저가 느낌? ㅋㅋㅋ

그래서 artix 선택! Logic cells은 뭐 기능 구현에 따라서 달라지니까 ㅋ

그리고 패키지는 (게이트 수 기준)넓은 범위를 커버할 수 있고 쓰잘데기 없는 GTP transceiver가 없는 CSG324로 선택했어.

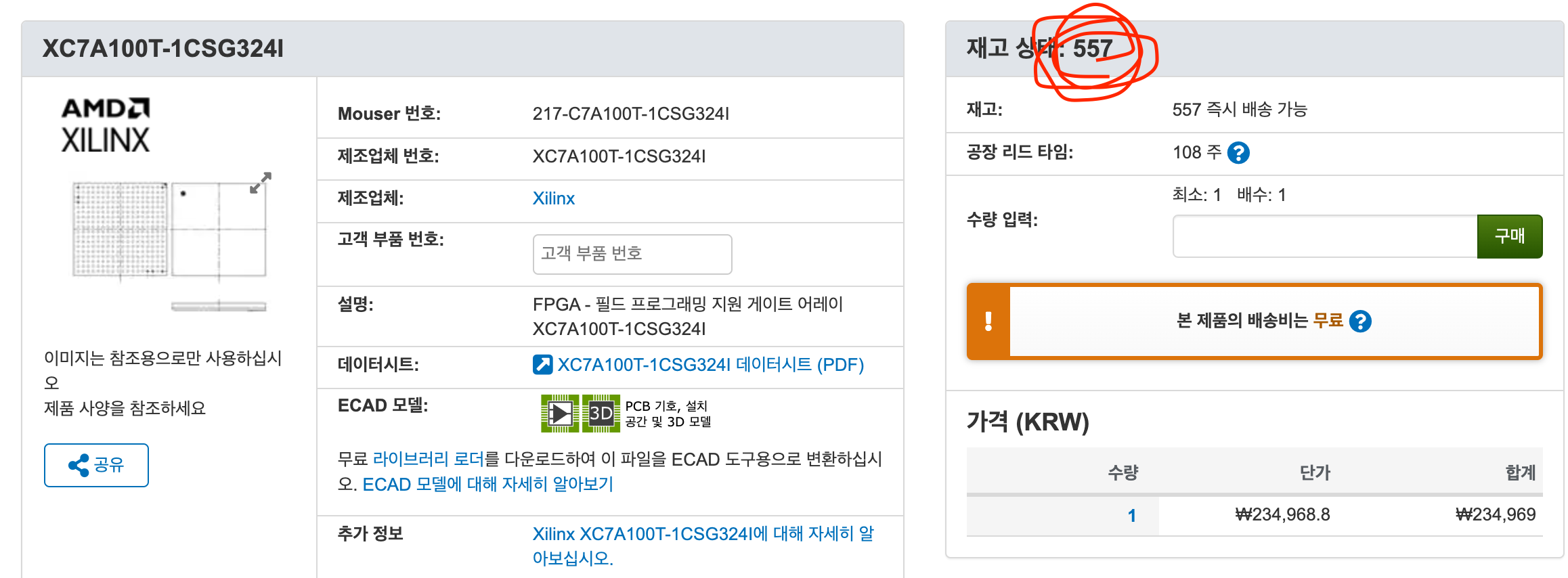

마우저나 디지키로 재고도 확인하는 것도 잊지마!

나는 글로벌 유통사에 재고가 있으면 시장에 많이 풀려 있다고 여기거든 ㅋ 참고해.

Mouser에 재고가 있다? => 시장에 풀려 있다!

자 ~이제 그 다음은 EVB를 찾아야 해.

왜? 난 처음해보니까 따라하는거지 뭐 ㅋ

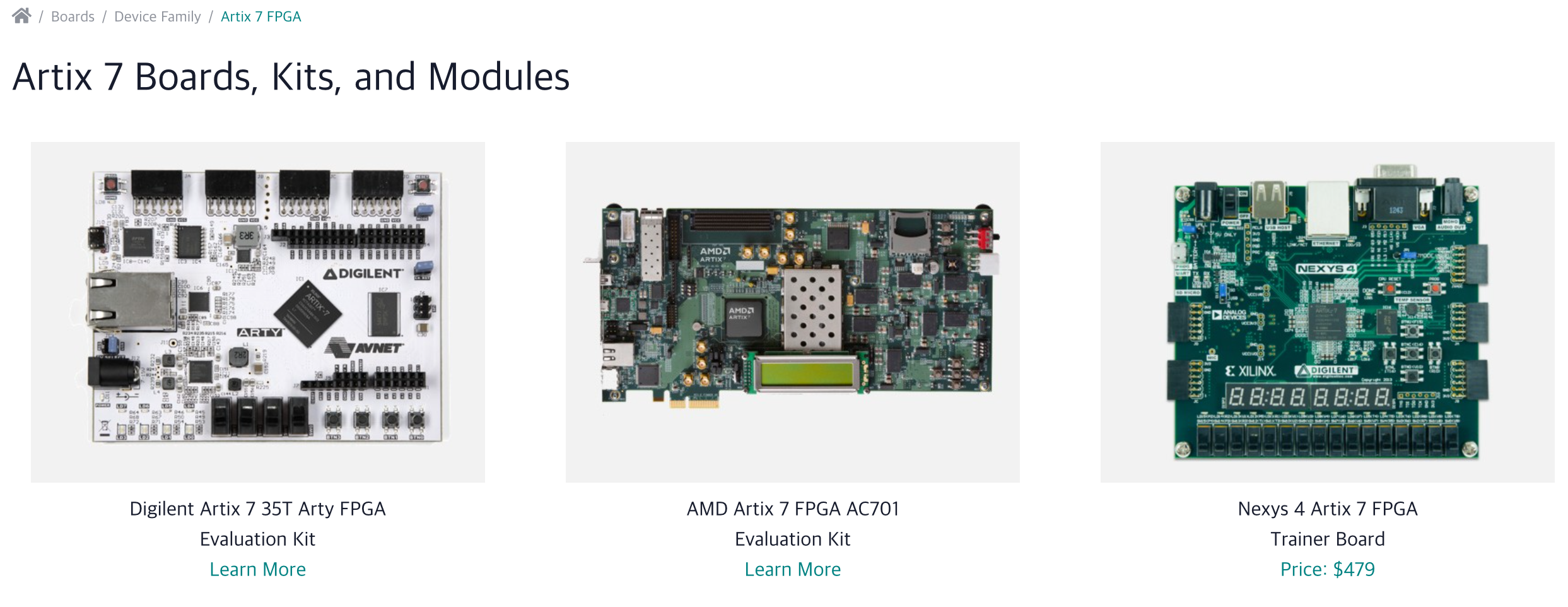

보통은 홈페이지에서 아래처럼 뙇!

artix 7 EVB들

보기에 어때?

중간에 있는 EVB는 너무 무시무시하게 생기지 않았어? ㅋㅋㅋ 버려

1, 3번을 참고하도록 하자구 ㅋㅋ



이 글에서는 1번의 ARTY 기준으로 설명하도록 할게.

(나는 Nexys a7를 참고했어.)

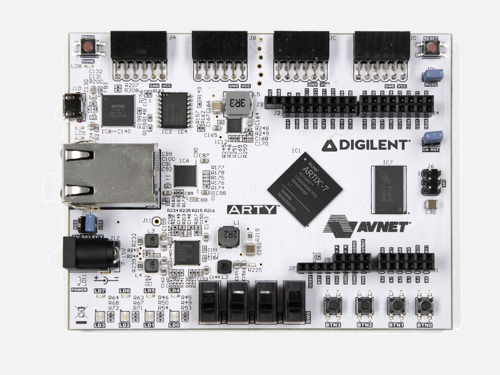

ARTY

아래 링크에서 회로도를 확인할 수 있어.

https://digilent.com/reference/_media/arty:arty_sch.pdf

---

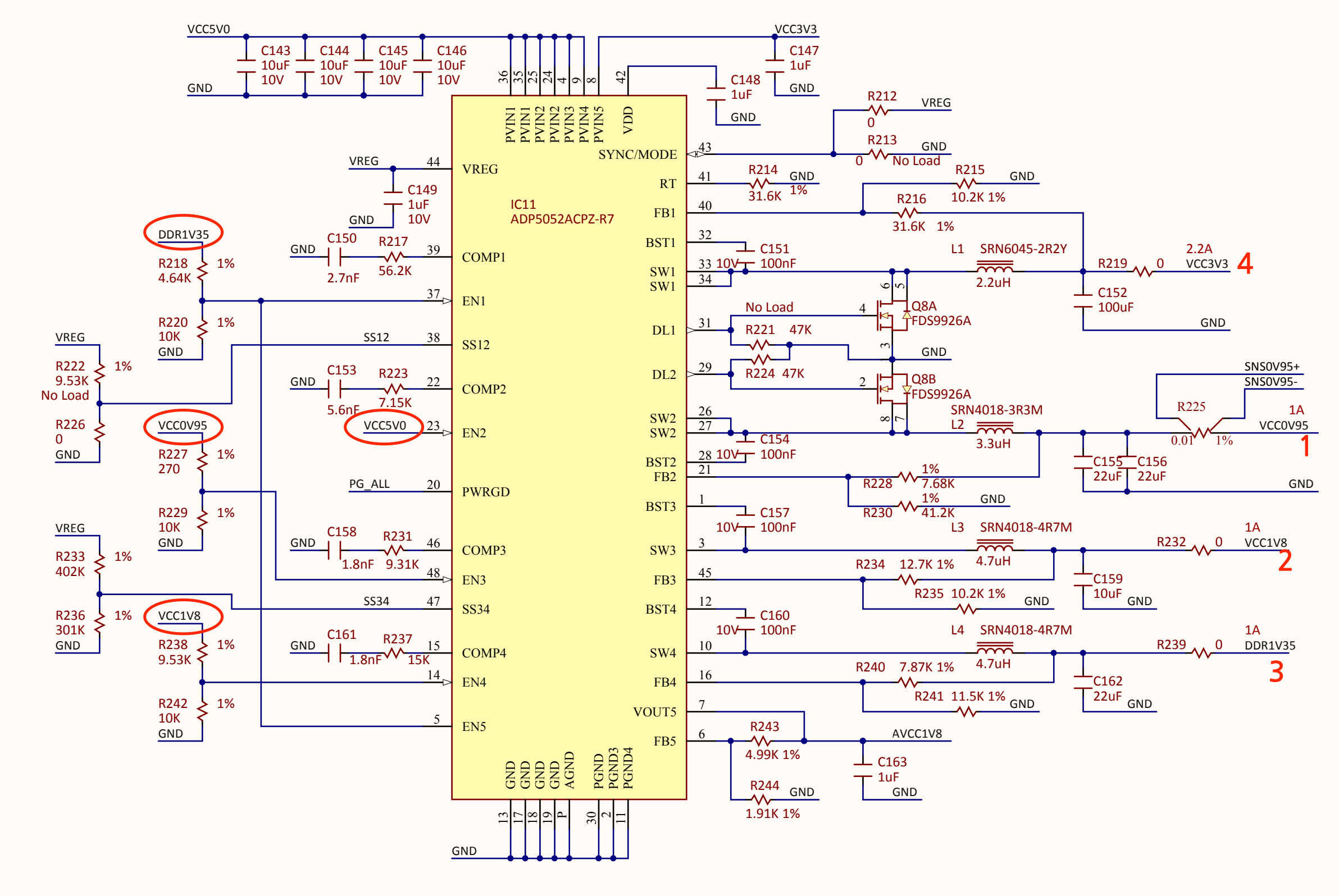

먼저 전원 파트의 회로를 보자구.

뭔가 우주선이 하나 있구만.....가만 보니 5채널짜리 레귤레이터야.

쫄지마 괜찮아 FPGA를 여러 가지 전압의 전원을 사용하거든.

ARTY 전원 파트

간단하게 설명하면 5V 입력을 받아서 0.95V -> 1.8V -> 1.35V -> 3.3V 순서로 전원을 인가해. 끝!

이렇게 시퀀셜하게 전원을 인가하는 이유는?????

이유는 개뿔 ㅋㅋ 그렇게 IC를 만들어놨어 ㅋ

데이터시트를 살펴보면 👇👇

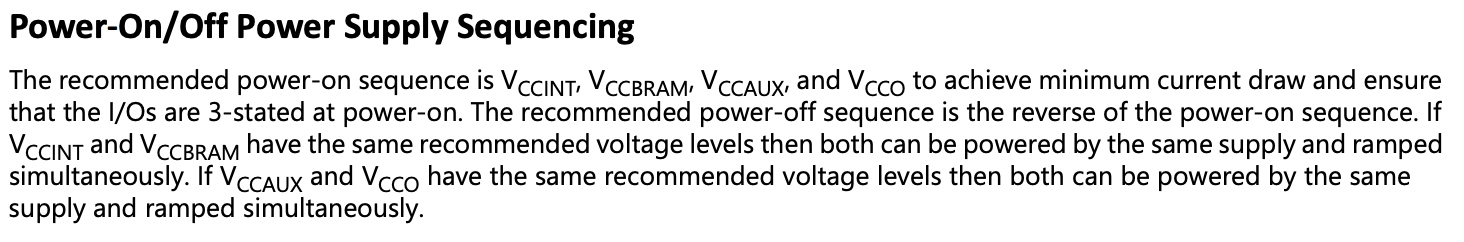

Artix 7 datasheet

파워온 할 때는 Vccint -> Vccbram -> Vccaux -> Vcco 순서로 전원인가 하세요~
파워 오프할때는 반대 순서로 하시면 됩니다~
Vccint와 Vccbram의 전압 레벨이 같으면 같이 인가해도 되구요~
Vccaux하구 Vcco랑 전압 레벨이 같으면 같은 소스로 동시에 인가해도 됩니다~



그럼 전력 소모는 어떻게 될까?

이게 영 애매한 부분인데!

FPGA는 특성상 로직이 전부다 구현되고 나서야 전력 소모를 알 수가 있거든 ㅋ

그래서 약간 보수적으로 접근할 수 밖에 없어 ㅋ

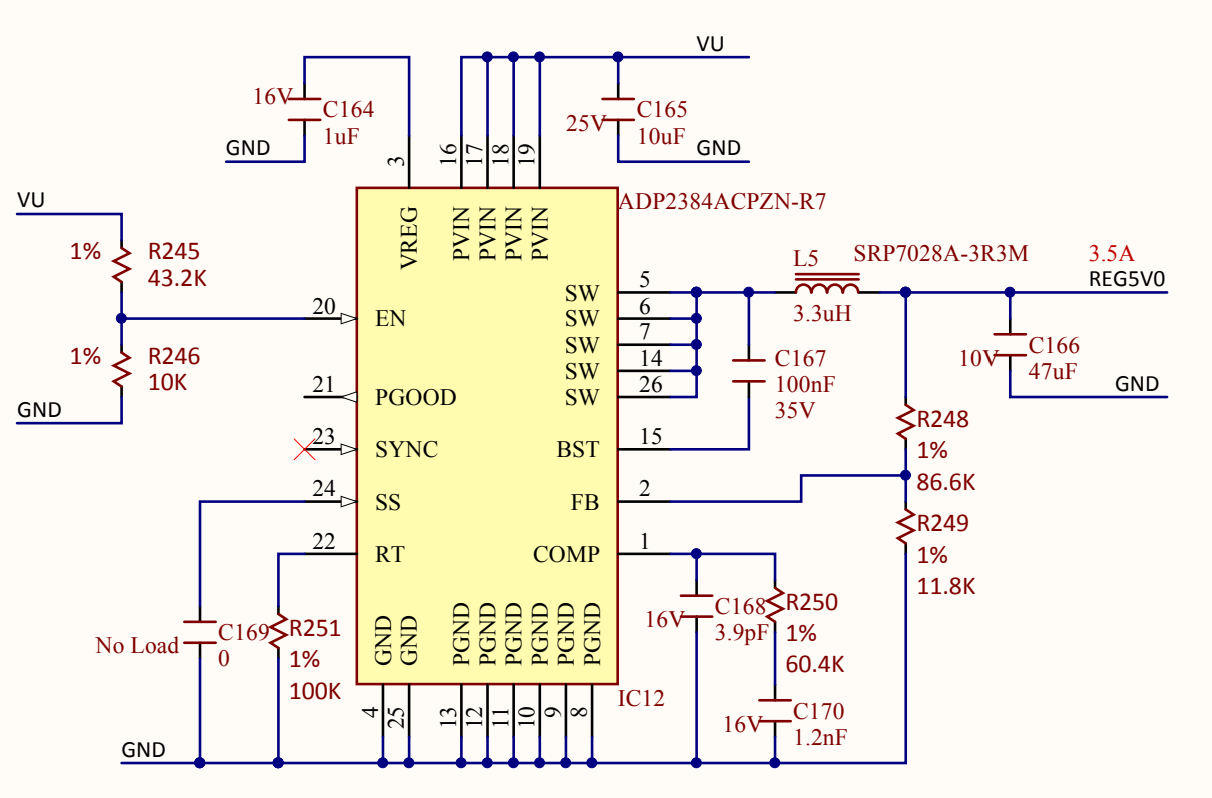

회로도에서 5V 출력 쪽을 보면 3.5A라고 찍혀 있어... ㅎㄷㄷ

ARTY EVB 5V regulator

5 * 3.5A = 16.5W;;;

이렇게 까지 해야하나? 싶은데.. 뭐 EVB니까 ㅋ

참고만 하자고 참고만!

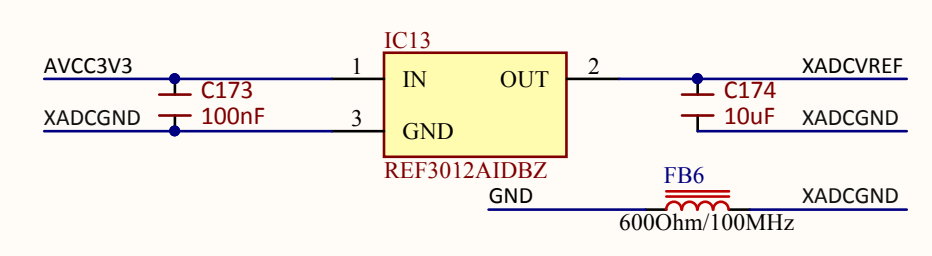

아 그리고 혹시나 내부 ADC를 사용하려면 외부 레퍼런스 전압을 줘야하는데

아래 처럼 1.25V 만들어 주는 아이를 하나 써주면 되겠지.

---

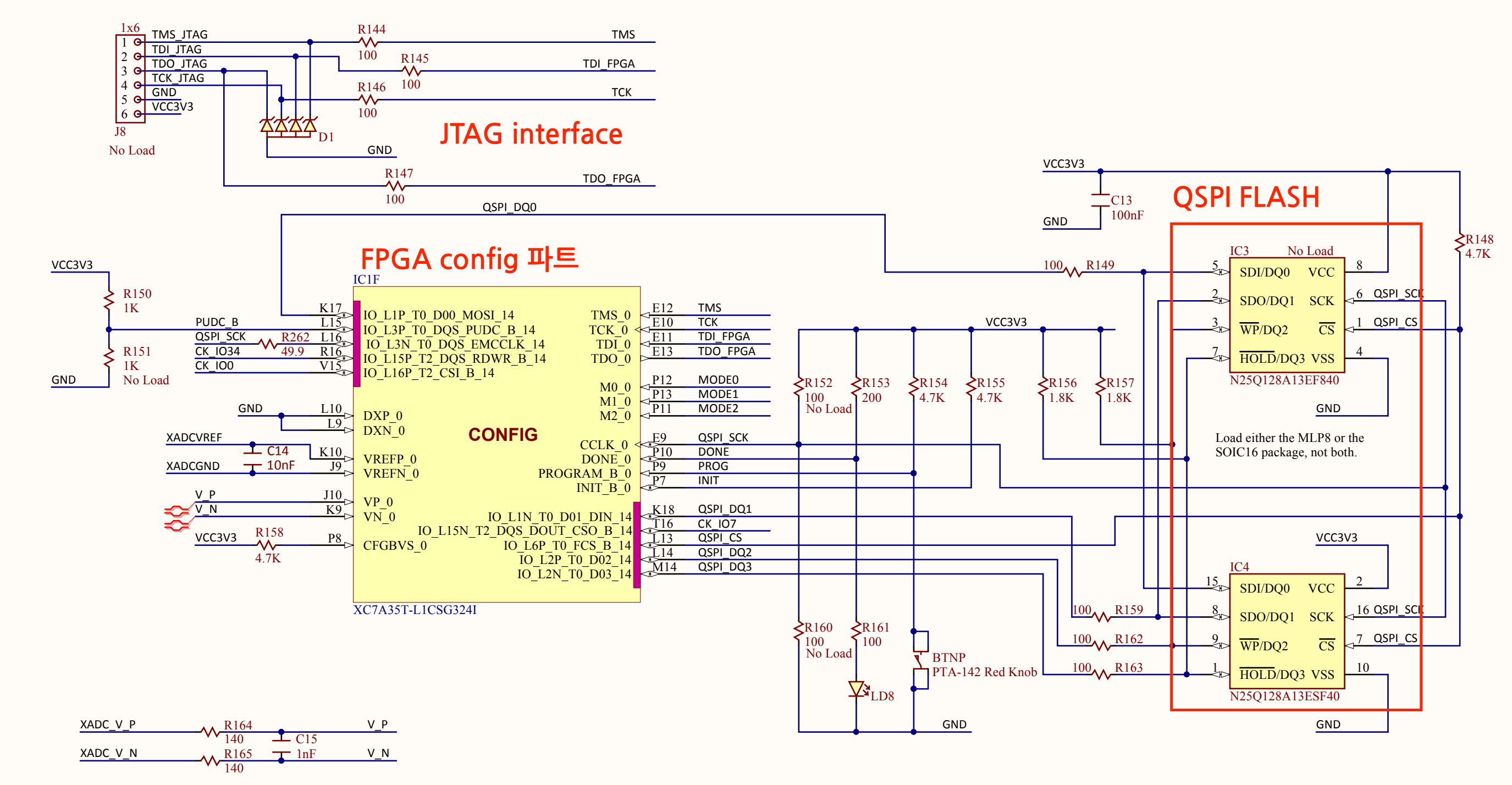

다음은 Configuration 부분을 보자구.

JTAG interface하고 QSPI Flash가 대부분이고

Flash에서 FPGA에 Bit load하는 PROG,

Bit loading이 완료되면 뜨는 DONE 시그널 정도가 기본이 되겠네.

그 밖에 configuration이 진행되는 시간동안 io pullup/down 설정해주는 PUDC_B 등이 있는데 EVB 회로에서 크게 벗어나지 않을거니까 회로를 그대로 사용해도 무방할 것 같아.

FPGA 모델에 따라서 QSPI Flash 용량 정도만 맞춰주면 될 듯!

FPGA config 파트



Configuration에 대한 더 자세한 내용은 UG470 문서를 살펴보도록!

https://docs.xilinx.com/r/en-US/ug470_7Series_Config

7 Series FPGAs Configuration User Guide (UG470)



자~ 그리고 나머지는 FPGA 관련된 부분은 XADC와 같은 내부 Peripharal 관련된 부분이 있겠네. XADC말고 더 있긴한가?

아! 바이패스 캐페시터 달아주는 정도? ㅋㅋ



어때 참 쉽지? 는 개뿔 ㅋ

읽어야 하는 데이터 시트도 많고 경험도 많이 필요하긴 해.

그래도 한번 해두면 평생 가져가는 자산이 될거야!

기회가 오면 무조건! 알지? ㅋ



안녕!
