[사기꾼 프로젝트] 하드웨어 컨셉

지난 글

2023.11.02 - [프로젝트] - [Project] 프로젝트 구조

[Project] 프로젝트 구조



일단 대략적인 프로젝트 구조를 정했으니

하나하나 구현해볼건데

하드웨어 / 펌웨어 / 서버를 넘나들 예정이니 관심없는 부분은 스킵하고 가시도록!



자! 하드웨어부터 가보자.

우선 회로와 아트웍은 kicad로 진행할 예정이야.

(무료지만 유료만큼 훌륭해.)



하드웨어를 설계할 때에도 명확한 컨셉이 필요해.

기존 제품부터 살펴볼까?

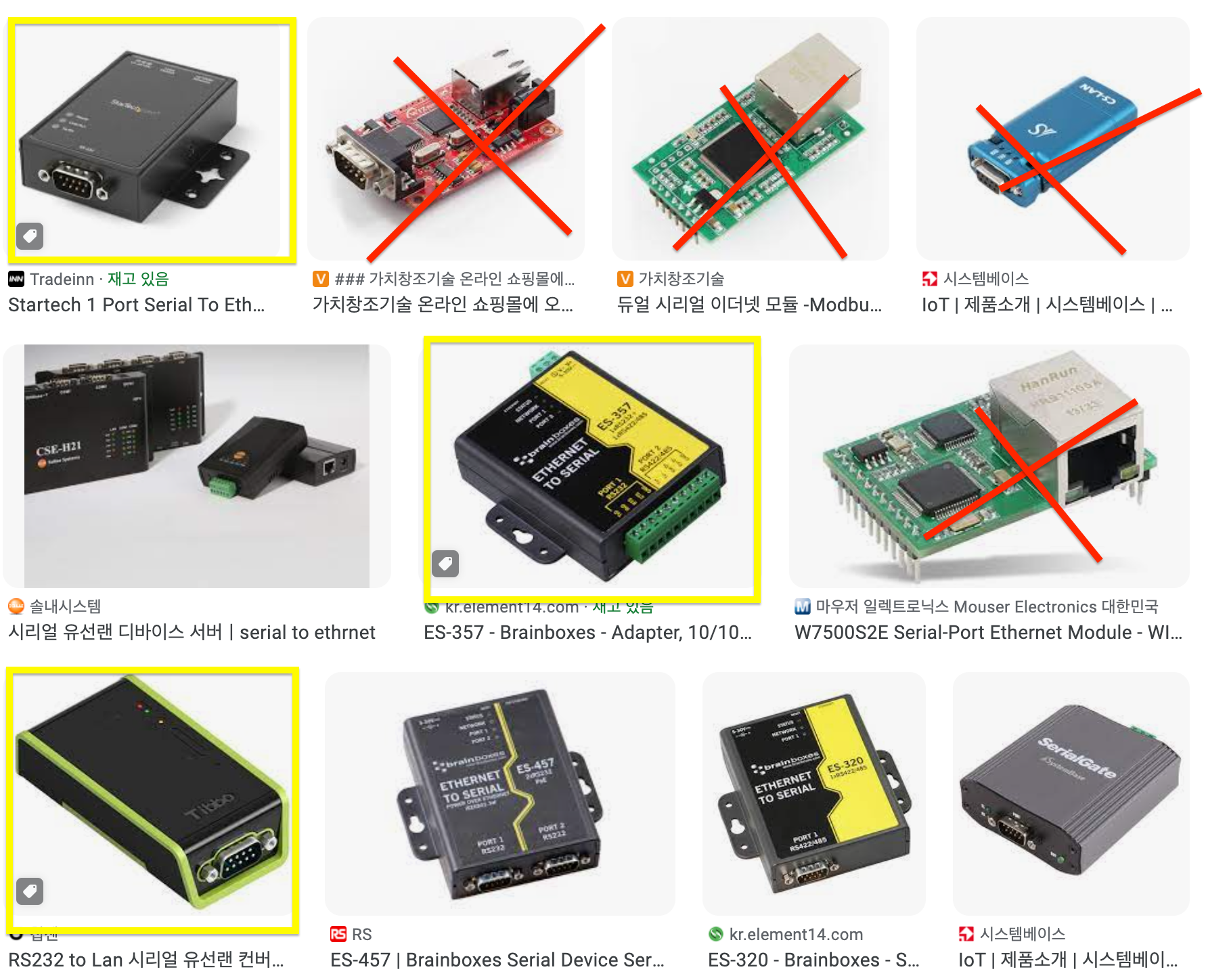

구글 검색 화면



일단 반제품은 별로 하기 싫어.

단단해 보이고 촌스럽지 않게 만들고 싶어.

위에서 보면

Brainboxes?라는 회사 제품이 좀 괜찮아 보이는 구만!



자 그럼 나름 컨셉을 잡아봅시다.



1. 케이스 있음(Brainboxes 제품 참고)

2. USB-C 전원 사용

3. Dsub9 안씀

4. 녹색 터미널블럭 안씀

5. LED 제발 이쁜거 ㅠㅠ

(가이드 파이프라도 써야지)

6. 메인 보드와 확장 보드로 이루어짐.

7. 가능한 싸게!



외형은 대강 이정도면 된 것 같고

이제는 내부를 그려보자구.



사실 Serial to ethernet에 들어가는 소자들은 특별할 게 없어.

MCU, 설정 저장용 EEPROM, Ethernet phy 정도

그래서 처음에는 아래와 같이 컨셉을 잡았어.

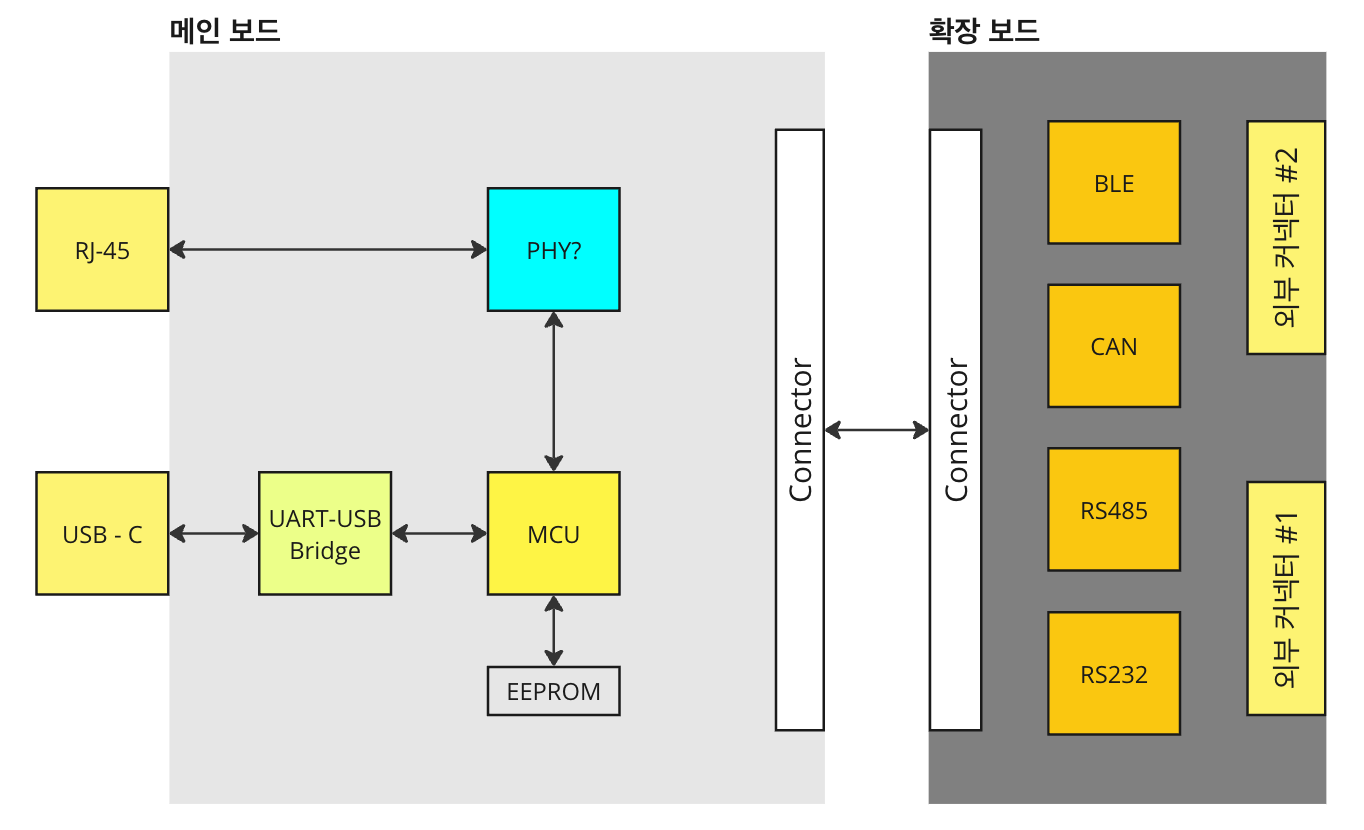

1차 컨셉

그런데;;; 위처럼 하면 반드시 확장 보드를 만들어야 하잖아...

읔.. 싫어.

그래서 10초 만에 아래처럼 변경했어.

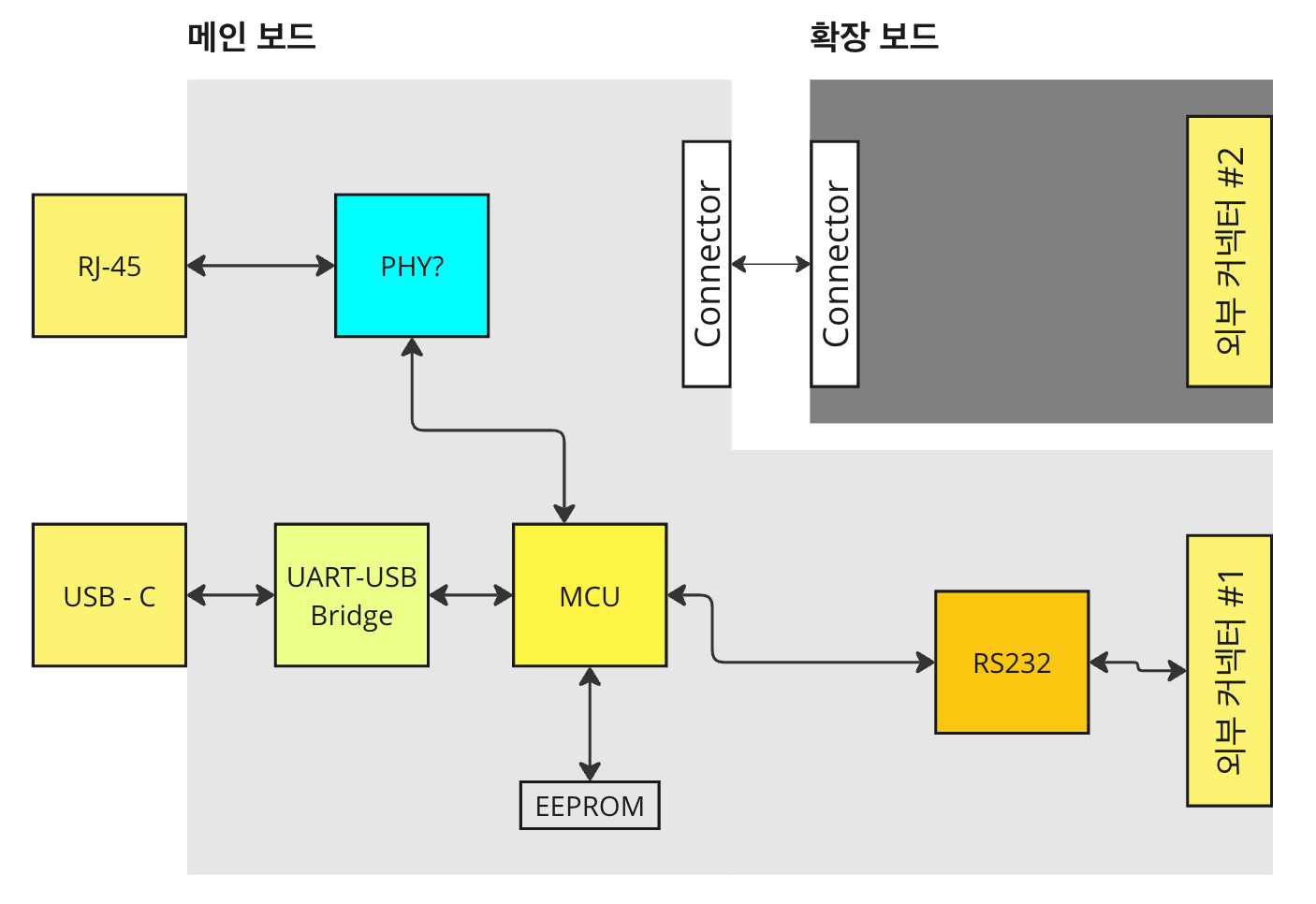

2차 컨셉



메인 보드만으로도 기능을 하도록 회로와 PCB를 구성했고

확장 보드도 추가하여 여러가지 제품이 나올 수 있도록 만들었지.

이놈에 잔대가리 ㅋ



다음 시간에는 회로를 그리기 앞서서 소자를 선정할거야.

생각이 많아지는 부분이지 ㅋ

주말 동안에 고민해봐야겠네



그럼 다들 즐거운 주말!



안녕!
