지난 시간에는 주요 부품을 모두 선정했으니
이제 회로를 그리도록 하자구.
KICAD를 열고 바로 막 그려?
댓츠노노!
누군가 잘 그려놓은 레퍼런스 회로가 있으니까
반드시 그걸 먼저 참고해야 해.

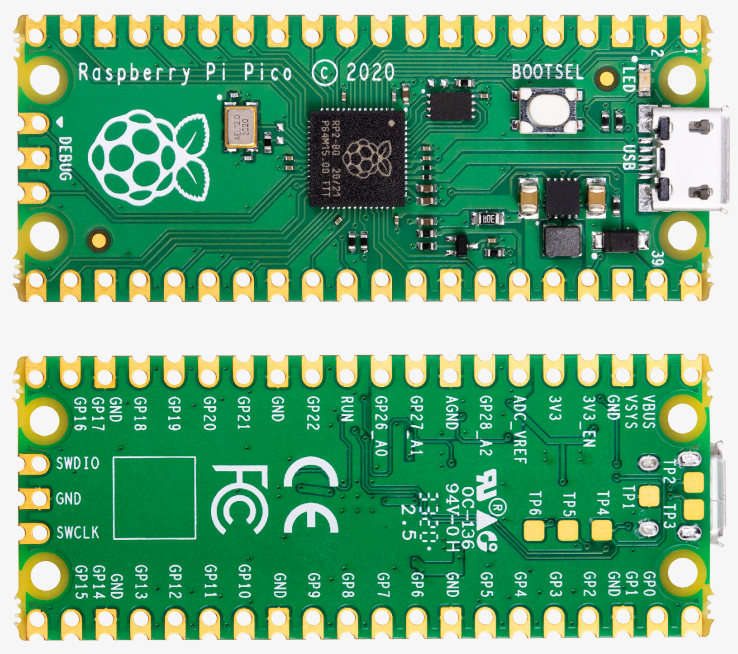

우선 rpi-pico EVB를 좀 볼까?
보시는 바와 같이 간단!
회로도는 아래 링크된 페이지에서 다운로드 받을 수 있어.
Raspberry Pi Documentation - Raspberry Pi Pico and Pico W
The official documentation for Raspberry Pi computers and microcontrollers
www.raspberrypi.com

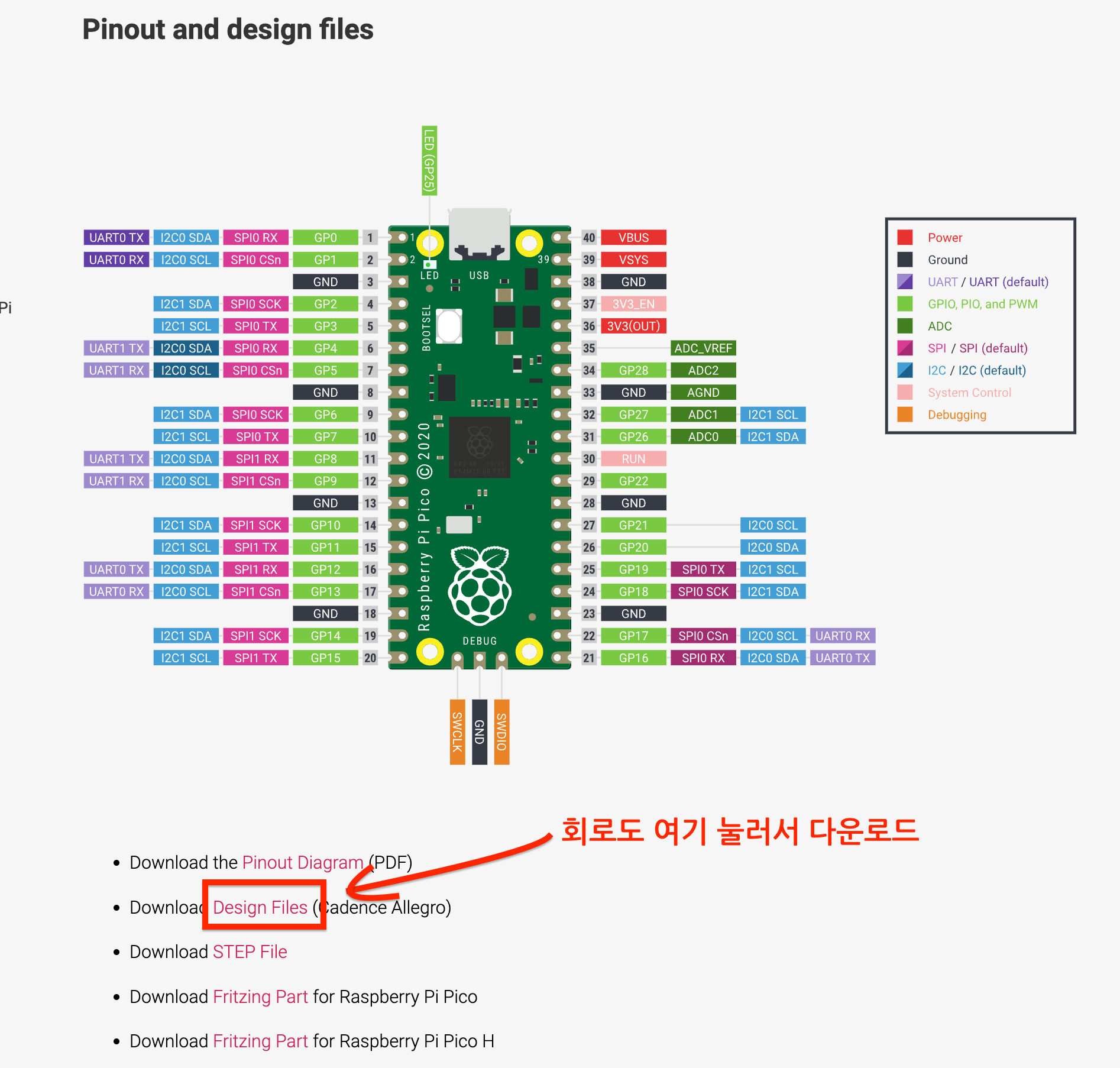

아래 캡쳐 참고

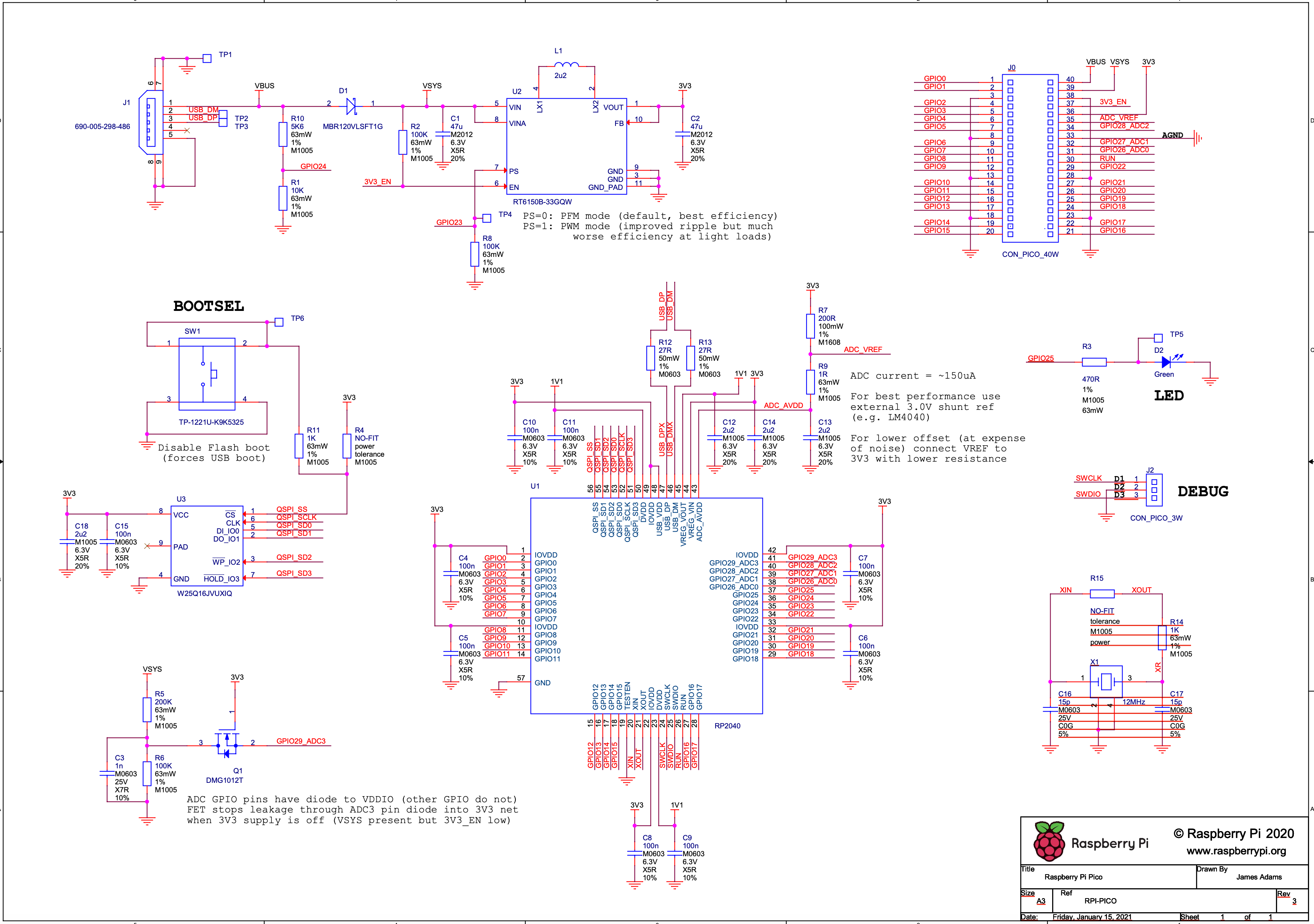

파일을 다운받고 압축을 풀면 아래와 같이 PDF로 된 파일을 볼 수 있지.
완전 기본적인 구동만 가능한 최소한의 회로라 볼 수 있겠지?
우리는 여기에 W5500, EEPROM, RS232 IC 그리고 커넥터 등을 넣을 거고.
USB도 type C로 변경하고 말이지 ㅋ
이걸 이용해 바로 그려도 되지만
레퍼런스 될만한 걸 하나 더 찾아보자구.

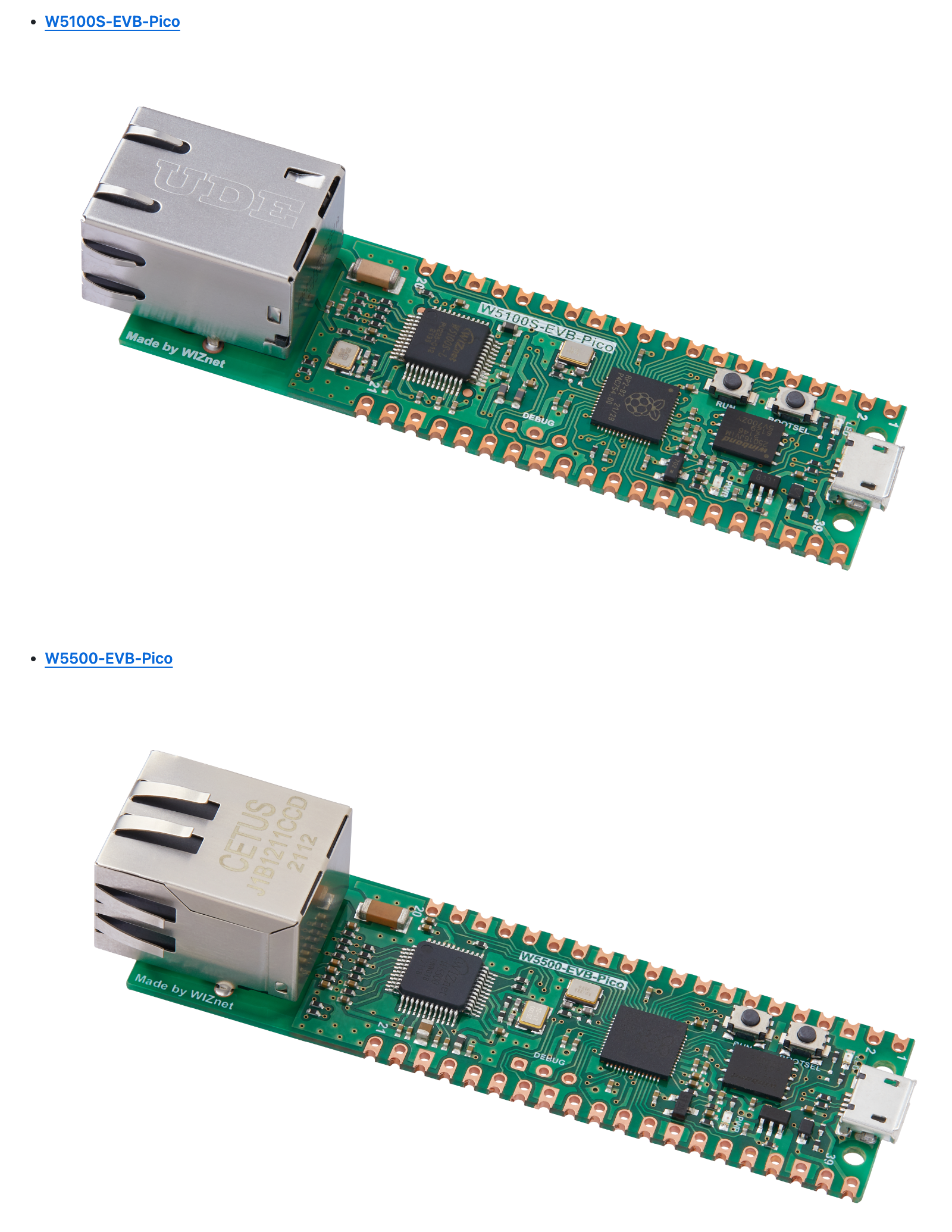

아래는 Wiznet에서 만든
W5100S-EVB-Pico와
W5500-EVB-Pico인데
우리는 W5500-EVB-Pico를 사용하면 되겠지?
다시 말하지만 우린 제퍼라는 OS를 사용할거고
W5500만 지원하기 때문이야.
위 제품도 당연히 디자인 파일을 제공하고 있어.
아래 링크에서 확인 가능함.
https://docs.wiznet.io/Product/iEthernet/W5500/w5500-evb-pico
W5500-EVB-Pico | WIZnet Document System
W5500-EVB-Pico made for prototyping and testing Ethernet capabilities on Pico
docs.wiznet.io
회로도를 보면
rpi-pico의 레퍼런스를 참고해서
필요없는 거 걷어내고 W5500만 넣은거 같아.
우리도 비슷한 느낌으로 진행할거야.
자 이제 드디어 회로 그릴 준비가 되었네.
이제 kicad를 이용해 회로를 그릴건데
블로그에서 그리는 모습을 보여줄 수 없으니..
음...
동영상을 찍어야 하나?
암튼 회로도나 아트웍 모두 github에 공유해가며 작업하도록 할게.
그럼 다음 시간에 보자구~ 안녕!
